Замена лампы подсветки ручки АКПП (часть фоток сделано телефоном, есть и не мои фотки)

В общем перегорела лампа, решил поменять, спросил у людей на Дроме где стоит лампа, max pain подсказал, за что огромное спасибо, т.к. времени разбираться в схемах не было, хотя потом глянул схему и понял что там за лампа.

Обычная безцокольная лампа как в габаритах, только с зеленым резиновым чехолчиком.

Лампа подсвтеки акпп Лампа подсвтеки акпп

Итак, понадобится новая лампа с зеленой резинкой или обычная белая, рублей 30 максимум стоит и на нее натянуть резинку или купить светодиод. У меня под рукой был яркий сетодиод Sho me белого цвета.

Светодиоды для подсветки акпп

Снимаем короб АКПП (описание есть тут, но в двух словах повторюсь)

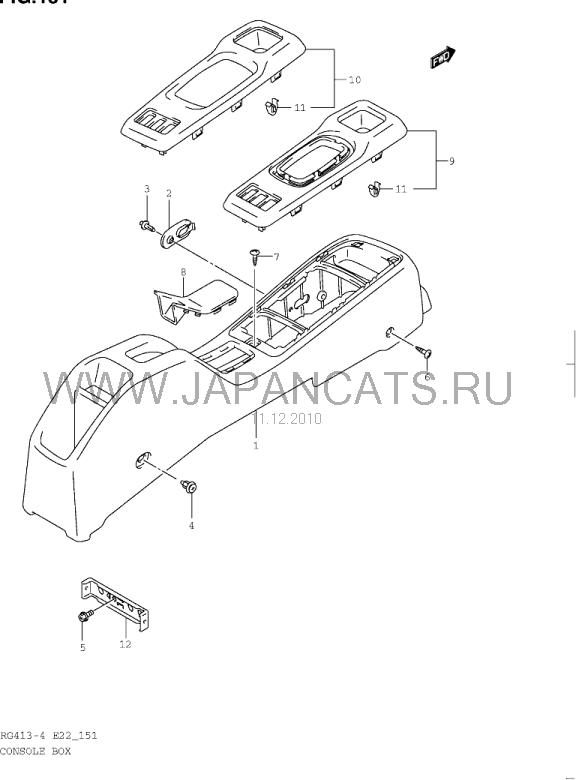

Схема:

Подсветка АКПП

Откурчиваем два винта с короба АКПП, один слева другой справа, со стороны водителя, в задней части короба пистоны под крест, также слева и справа (фото завтра будут).

Подсветка АКПП Подсветка АКПП

Далее снимаем заглушку под ручником.

Подсветка АКПП

Затем еще одну панель на коробе, ниже на фото она синеватого цвета и маленькие заглушки кнопок, фото ниже.

Подсветка АКПП Подсветка АКПП

Далее откручиваем винт.

Подсветка АКПП

Далее ставим коробку передач на L или 2, ручник поднимаем до упора и снимаем короб.

Подсветка АКПП Подсветка АКПП

Рукой подлезаем под рычаг, провод посветки синий, чтобы снять лампу, нужноп овернуть патрон.

Подсветка АКПП

Далее поставил светодиод, проверил работоспособность, ну и затем сборка в обратном порядке.

Результат сфотографировать получилось не очень хорошо, но в живую смотрится все супер.

Подсветка АКПП Подсветка АКПП

Время работы 20 минут.

Дата публикации 10.12.2010 г.
